智能 領先的探桿折疊設計，搭載高精度光泵探測器
先進 易于操作，具有自動故障處置能力
安全 飛行超過1萬㎞測線，作業零事故
性能 噪聲2pT,采集器分辨率優于0.3pT

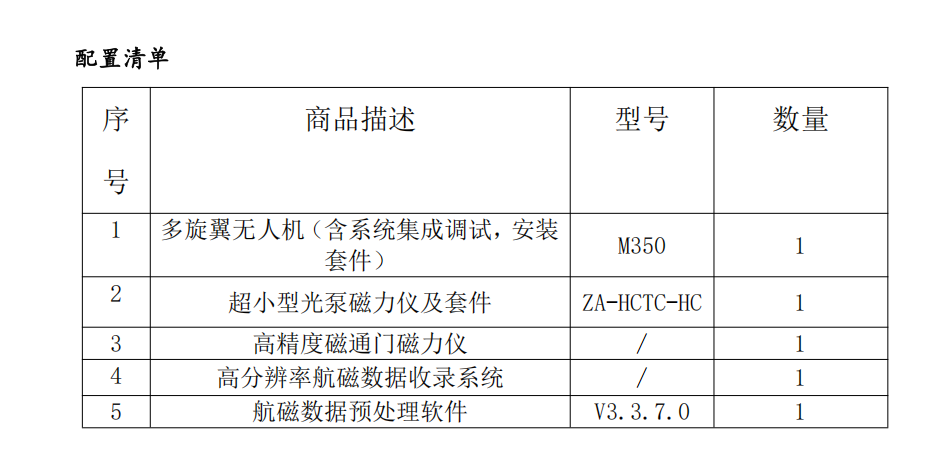

系統組成

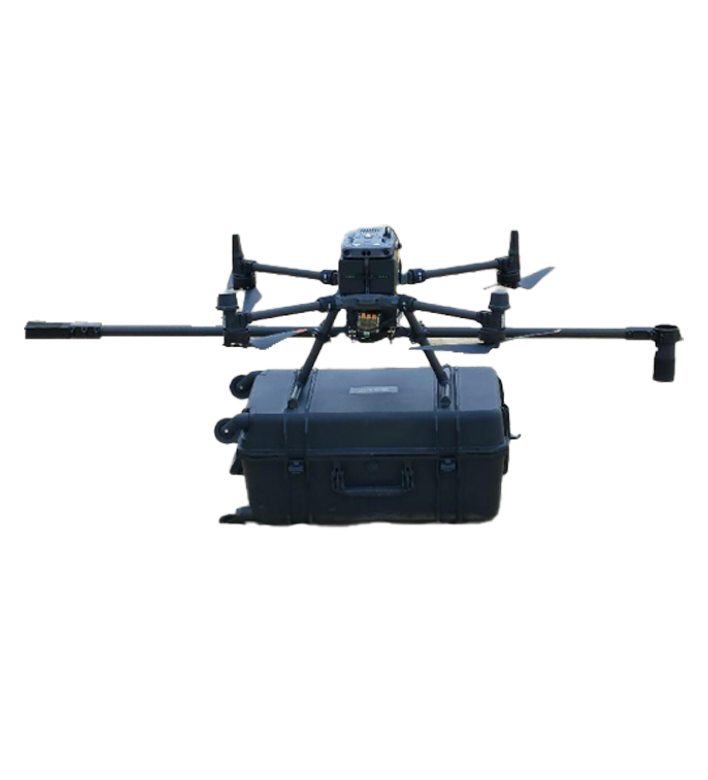

多旋翼無人機（含系統集成調試與安裝套件）
超小型光泵磁力儀及套件
高精度磁通門磁力儀
高分辨率航磁數據收錄系統
航磁數據預處理軟件
產品特點
測控距離：半徑 > 5公里（無遮擋）
續航時間（帶負載）：> 40分鐘
抗風能力（帶負載）：風速13米/秒
目標定位誤差：< 10厘米
目標定深誤差：< 20厘米
產品亮點
1. 復雜使用場景適應性
該系統能夠在多種復雜地形中高效運行，包括山地、平原、淺灘等，適用于未爆彈探測與定位。通過大疆M350平臺的支持，系統具備卓越的穩定性與易操作性。無人機配備6向紅外加可見光避障功能，能夠自動感知并規避障礙物，確保飛行安全。
2. 自動規劃飛行
系統支持自動規劃飛行任務，用戶只需設定探測區域，無人機即可自主完成探測任務，大幅提升工作效率，減少人工干預。
3. 實時通信與數據同步
在5公里范圍內，系統能夠穩定傳輸磁異常坐標數據，確保實時判斷與處理。無人機飛控系統支持實時輸出飛行數據至航磁采集系統，確保航磁采集系統能夠?qū)崟r(shí)接收無人機提供的厘米級RTK數據，實現高精度定位與數據同步。
4. 快速便捷安裝
系統采用快拆結構設計，安裝過程簡便，僅需10分鐘即可完成系統組裝，極大提升了部署效率。
5. 集成一體顯示
航磁采集系統可同時配置4套光泵磁力儀和1套磁通門磁力儀，系統能夠同步采集并顯示多套磁力儀的數據，形成全軸梯度測量。系統綜合顯示磁場信息、位置信息、高度信息，提供全面的數據可視化支持。
6. 極低系統干擾
通過差分梯度檢測方法與小波熵降噪算法的結合，系統能夠有效去除無人機飛行時產生的磁干擾。采集系統實時接收并存儲無人機飛行數據，確保數據的高精度與可靠性。
7. 高效數據后處理
系統配備先進的數據后處理軟件，能夠在5分鐘內對探測區域進行磁圖繪制，生成直觀的探測信息，幫助用戶快速做出決策。
常見問題
1. 能探測什么目標？
該系統專為探測鐵磁性物體設計，廣泛應用于礦區、管道、未爆彈等目標的探測與定位。
2. 探測深度如何？
探測深度與目標物的線性尺度相關，通常為鐵磁性目標物最大線性尺度的4-6倍。例如：
30mm彈（長度17厘米）：≥1.2米
37mm彈（長度38厘米）：≥1.2米
60mm迫擊炮（長度33厘米）：≥1.5米
57mm艦炮彈（長度52厘米）：≥1.5米
120mm航彈（長度240厘米）：≥5米
地表未爆彈自動識別率（35mm口徑）：≥92%
地下未爆彈探測深度（122mm口徑）：≥1米
3. 探測分辨率如何？
系統通過差分算法，具備極低的系統噪聲，能夠分辨2nT的弱磁信號，確保高精度探測。
4. 理想飛行高度是多少？
在確保系統安全的前提下，建議飛行高度盡可能接近地面或水面，推薦離地高度為0.5米至1米。
5. 能否在水面上進行探測？
可以。水不會影響傳感器的工作效率或減弱磁場強度，系統在水面上同樣能夠高效運行。
采集軟件
預熱時間：航磁探測系統的天空端上電后，需等待光泵預熱20~30秒后方可正常工作。
數據傳輸：地面端數據傳輸模塊通過USB端口連接計算機或掌上電腦，數據會自動解析并以文本文檔格式存儲到本地文件中。
實時數據展示：通過調整繪圖的窗長，用戶可以實時更改數據展示窗口的數據量，窗口大小保持不變。
文件管理：點擊“新建文件”按鈕，用戶可以在數據采集的同時更改存儲路徑（默認路徑為可執行文件的根目錄）。
系統支持升級為采集四個光泵磁力儀數據，形成航磁梯度測量。同時，高精度ADC采樣器可采集磁通門數據，記錄高精度姿態測量IMU模塊及GPS數據。
數據處理軟件
功能特點
野值剔除算法：針對實時采集數據中的死區異常值，系統自動應用野值剔除算法進行篩選，確保數據準確性。
時鐘對齊算法：基于獲取的地理和磁場數據，系統通過時鐘對齊算法進行數據融合，確保時間同步。
空間插值算法：實現經緯度與磁場數據的時空映射成像，生成高精度磁圖。
精細區域成像：成像后，用戶可選擇特定區域進行單獨成像，重點關注目標區域的磁場分布。
粒子群算法：通過粒子群算法反演目標的深度和位置信息，提升探測精度。
深度學習識別：基于深度學習技術，系統能夠?qū)σ伤颇繕?biāo)進行智能識別與判斷，提升探測效率。
高級功能
系統支持光泵與磁通門航磁數據的補償參數計算與寫入功能。
提供原始數據飛行后補償與飛行數據實時補償功能，確保數據的高精度與可靠性。
